强力交叉膜自粘卷材是一种新型高分子防水材料，其核心结构由高强度交叉层压膜与自粘性改性沥青层复合而成，兼具物理性能和化学粘结的双重优势。这种材料通过独特的"反应粘结"技术，能与混凝土基层形成分子级结合，实现"皮肤式"防水效果，目前已成为建筑防水领域的主流解决方案之一。

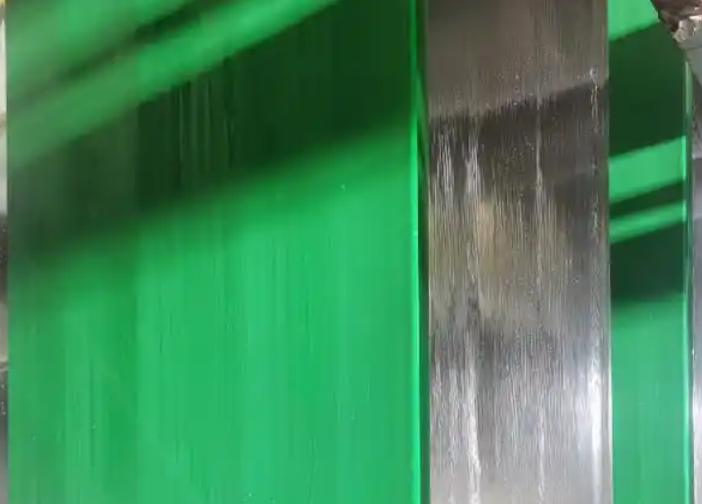

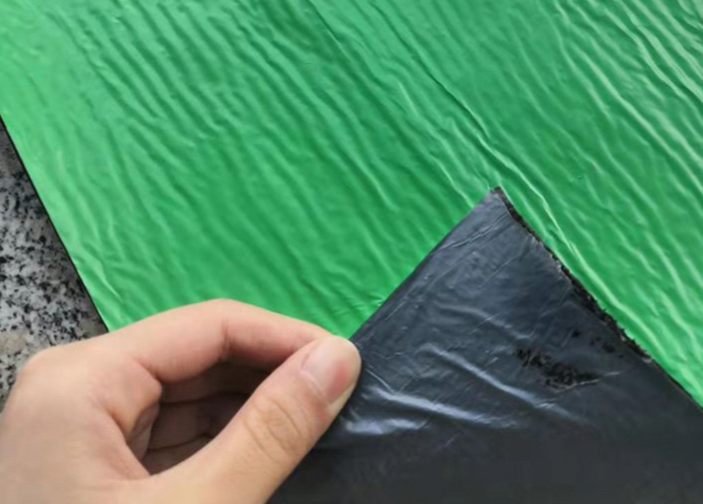

从材料结构来看，强力交叉膜自粘卷材采用三层复合设计：×上层为交叉层压高密度聚乙烯（HDPE）膜，中间层为SBS改性沥青自粘胶层，底层覆盖硅油隔离膜。其中×具创新性的是交叉层压膜技术——将多层高分子薄膜以45°角交叉叠压，经高温融合后形成网状增强结构。这种工艺使材料的拉伸强度达到传统聚乙烯膜的3倍以上，纵向拉伸强度可达800N/50mm，横向也能保持600N/50mm的优异性能，有效解决了普通防水卷材因应力集中导致的撕裂问题。

在施工性能方面，该材料具有三大突破性特点：首先是自愈功能，当膜层出现小于2mm的穿刺损伤时，沥青层能在温度作用下自动闭合修复；其次是湿粘结技术，允许在含水率不超过15%的基面上直接施工，突破了传统材料对基面干燥度的苛刻要求；再者是-20℃低温环境下仍保持柔韧性，克服了北方冬季施工的技术瓶颈。

实际应用领域主要集中于三大场景：地下工程中作为底板防水主材，利用其抗冲击性能抵御回填土石损伤；屋面工程中发挥耐根穿刺特性，可直接与种植系统结合；地铁隧道等市政工程则依赖其0.6MPa的抗静水压能力。特别在装配式建筑接缝处理时，其2.5mm的延伸率能有效补偿构件间的位移变形。

与传统防水材料相比，其技术优势体现在四个维度：耐久性方面，交叉膜结构使材料耐候寿命提升至50年，是普通SBS卷材的2倍；环保性上，热熔施工减少明火作业，VOC排放降低70%；经济角度考虑，虽然单价高出30%，但省去保护层和减少维修使综合成本下降20%；施工效率提升显著，单人日施工面积可达150㎡，比传统工艺提高3倍。北京城市副中心建设项目实测显示，采用该技术使防水工程周期缩短40%。

在施工工艺方面，需特别注意五个关键节点：基面处理要求平整度偏差不超过5mm/2m；阴阳角应做成半径不小于50mm的圆弧；搭接宽度纵向100mm、横向80mm，并采用专用密封膏加强；节点部位须增设500mm宽附加层；完工后需进行24小时闭水试验。成都某超高层项目案例表明，严格遵循施工规程的项目渗漏率可控制在0.5%以下。

质量控制要点包括：原材料需检测薄膜的纵横向拉伸比（应≤1.5）、沥青的软化点（≥100℃）和低温柔性（-25℃）；成品抽样检测剥离强度、不透水性和尺寸稳定性；施工现场重点监控热熔温度（160-180℃）和辊压密实度。深圳平安金融中心项目建立的二维码追溯系统，实现了从原料到施工的全流程质量监控。

该材料的局限性主要体现在两个方面：对基面平整度要求较高，需配合专用基层处理剂使用；在石油溶剂接触环境中需做隔离保护。但随着喷涂式自粘技术的出现，这些缺陷正被逐步攻克。专家建议，在选用时应根据工程特点选择不同型号，如地下工程优先选用2.0mm加厚型，轻型屋面则可选用1.2mm节能型。

从全生命周期评估来看，强力交叉膜自粘卷材代表了中国建筑防水技术从"防排结合"向"主动防护"的范式转变。其技术价值不仅体现在防水性能本身，更在于推动了建筑工业化进程——标准化的施工工艺使防水工程从"工匠经验"转向"科学管控"。
